ElProtect для Windows

ElProtect - программа для расчёта токов короткого замыкания и проверки устройств защиты в электрических сетях напряжением до 1000 В, а так же для проверки срабатывания защитных аппаратов по расчётным величинам токов короткого замыкания.

Главной особенностью программы является возможность автоматизированного оформления расчётов в программе MS Word в наглядной для проверки форме с формулами и выводами.

Возможности:

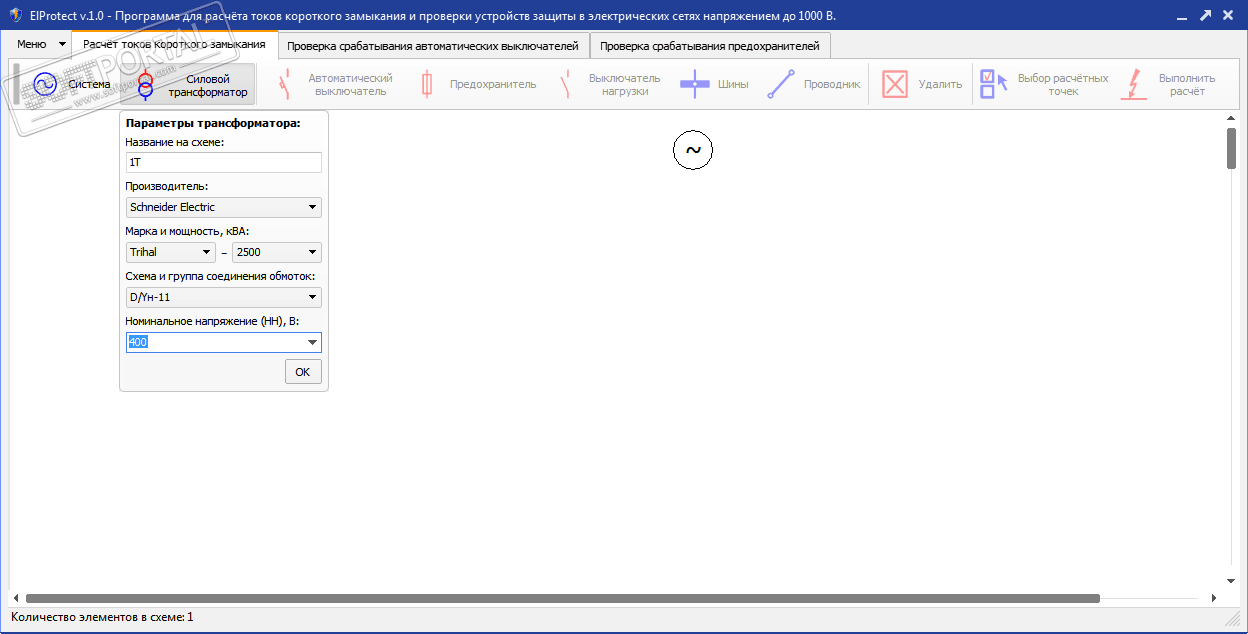

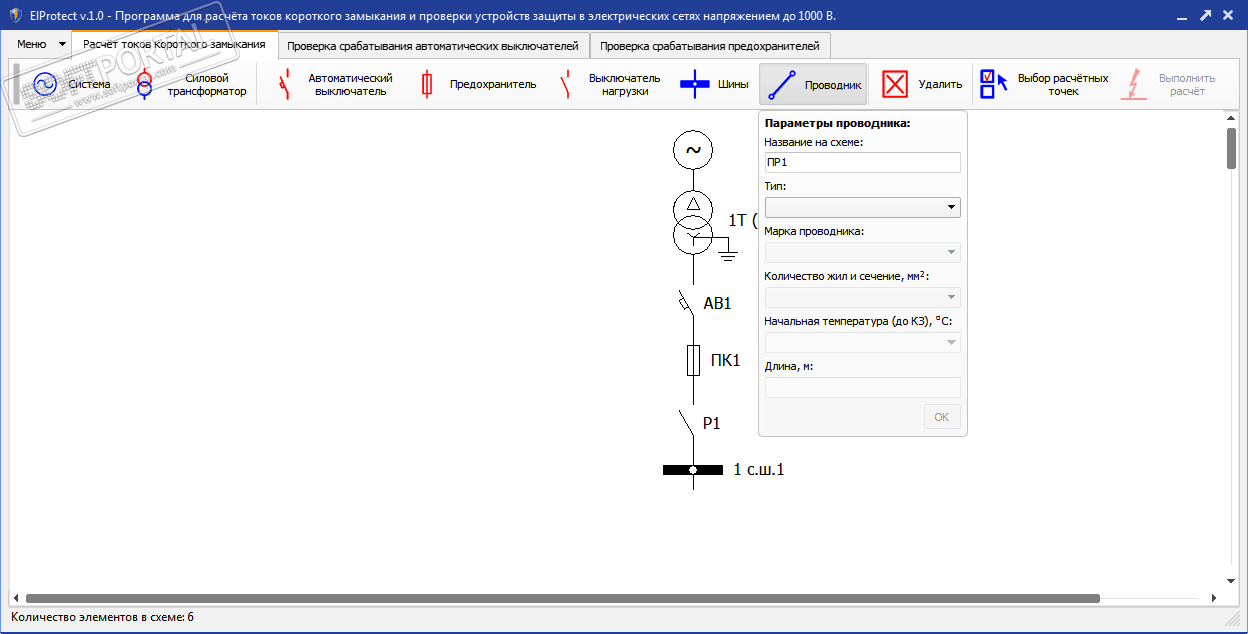

• Построение принципиальной схемы сети.

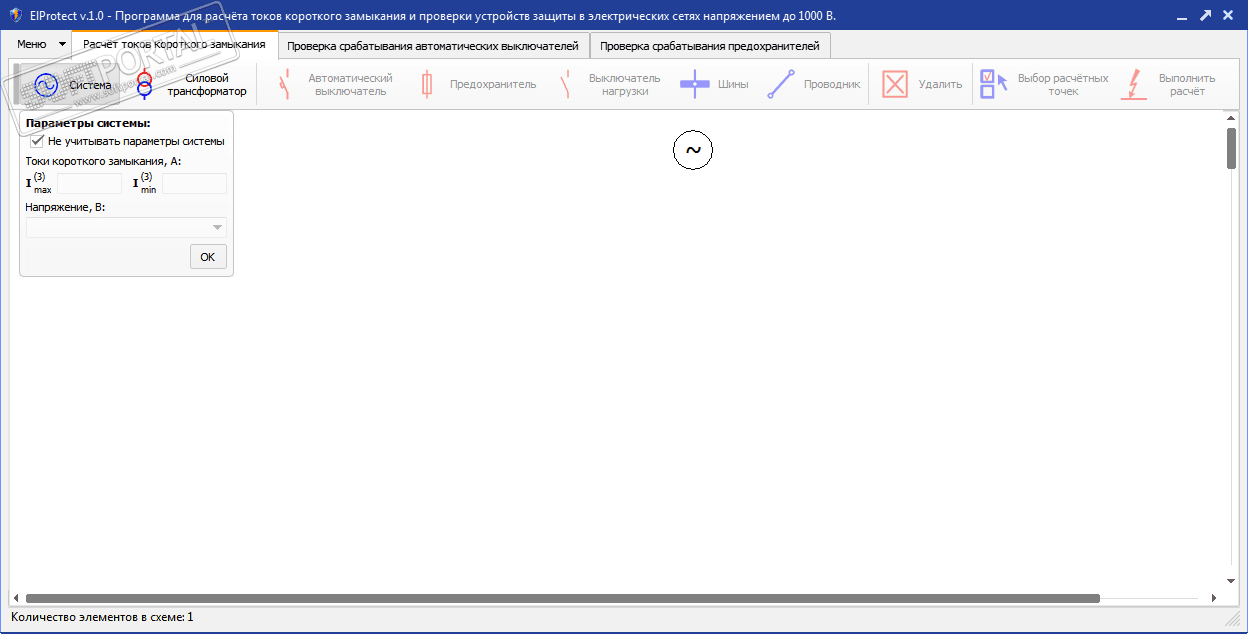

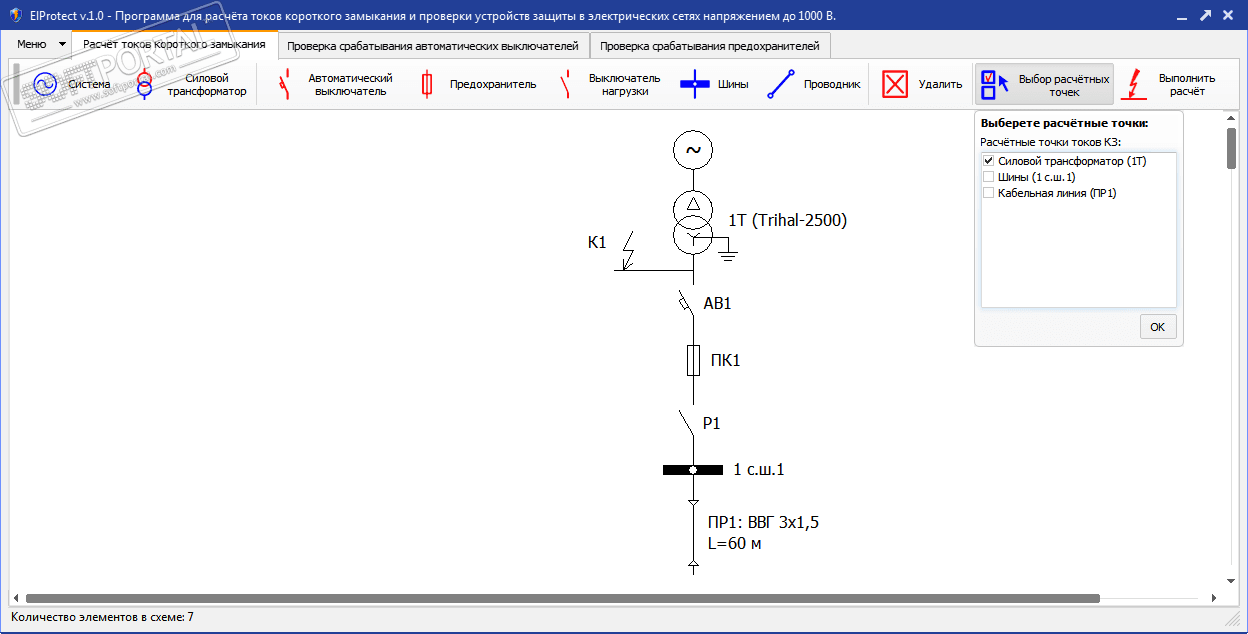

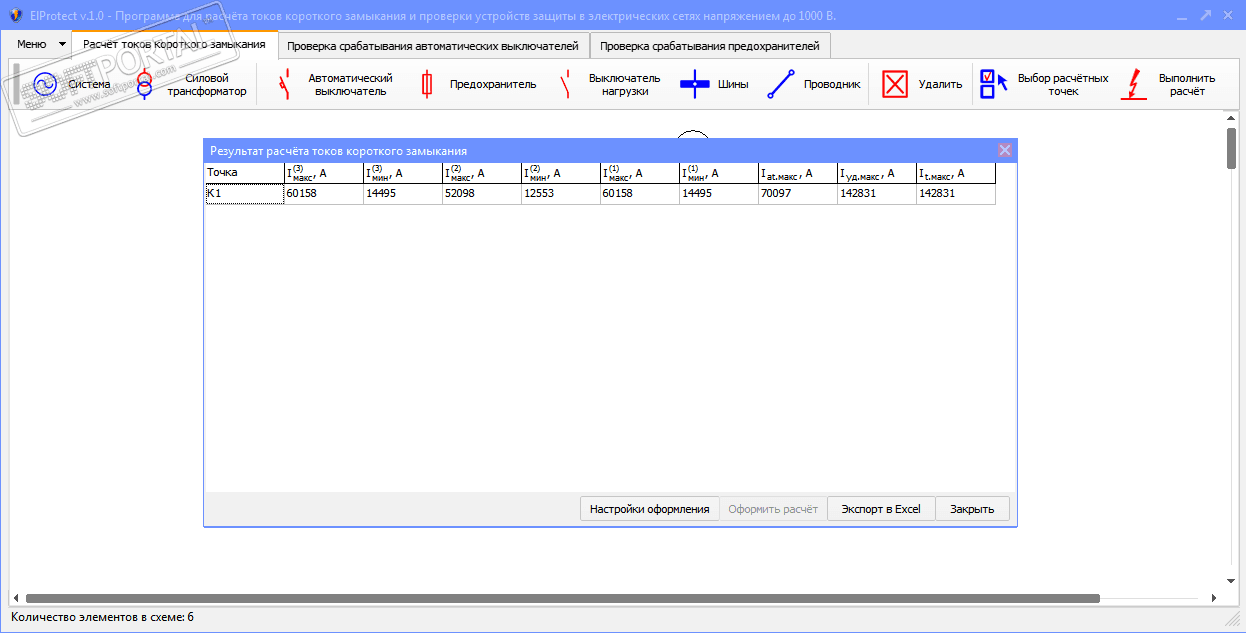

• Расчёт периодической составляющей одно-, двух- и трёхфазного тока короткого замыкания в максимальном и минимальном режиме работы системы, при схеме питания потребителей от понижающего трансформатора (ТП).
• Расчёт апериодической составляющей максимального тока короткого замыкания в заданный момент времени.
• Расчёт максимального ударного тока короткого замыкания.
• Расчёт мгновенного значения максимального тока короткого замыкания в заданный момент времени.

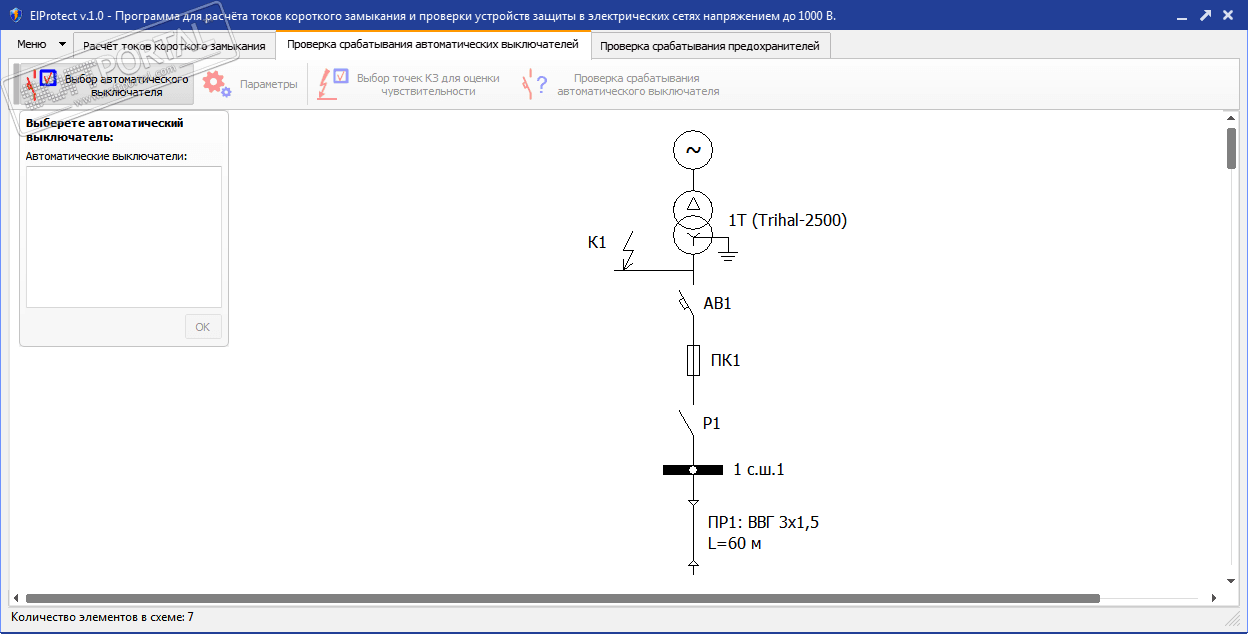

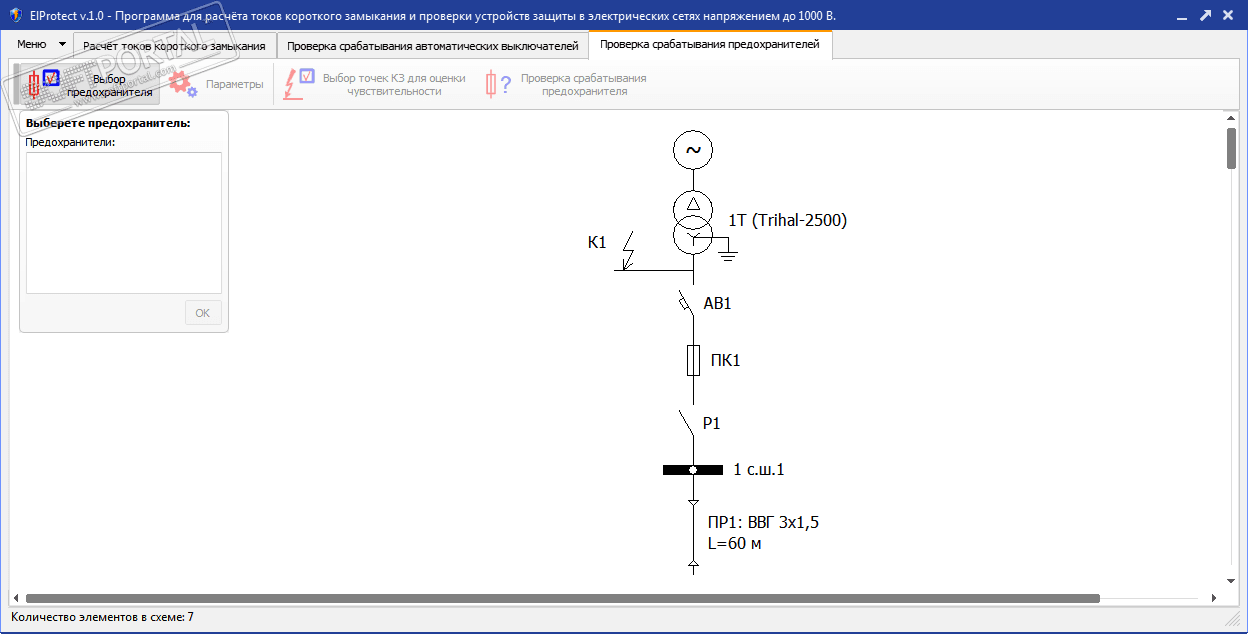

• Проверка срабатывания защитных аппаратов (автоматических выключателей и предохранителей) при всех видах короткого замыкания в заданных точках сети.
• Учёт теплового спада тока короткого замыкания при проверке срабатывания автоматических выключателей за время с момента возникновения КЗ до отключения автоматического выключателя.
• Расчёт температуры нагрева проводников за время протекания тока короткого замыкания.
• Расчёт теплового импульса, характеризующего количество тепла, выделенного током за время короткого замыкания.
• Экспортирование результатов расчёта в MS Excel.
• Оформление расчёта в наглядной форме (с формулами и выводами) в MS Word - доступно в платной версии.

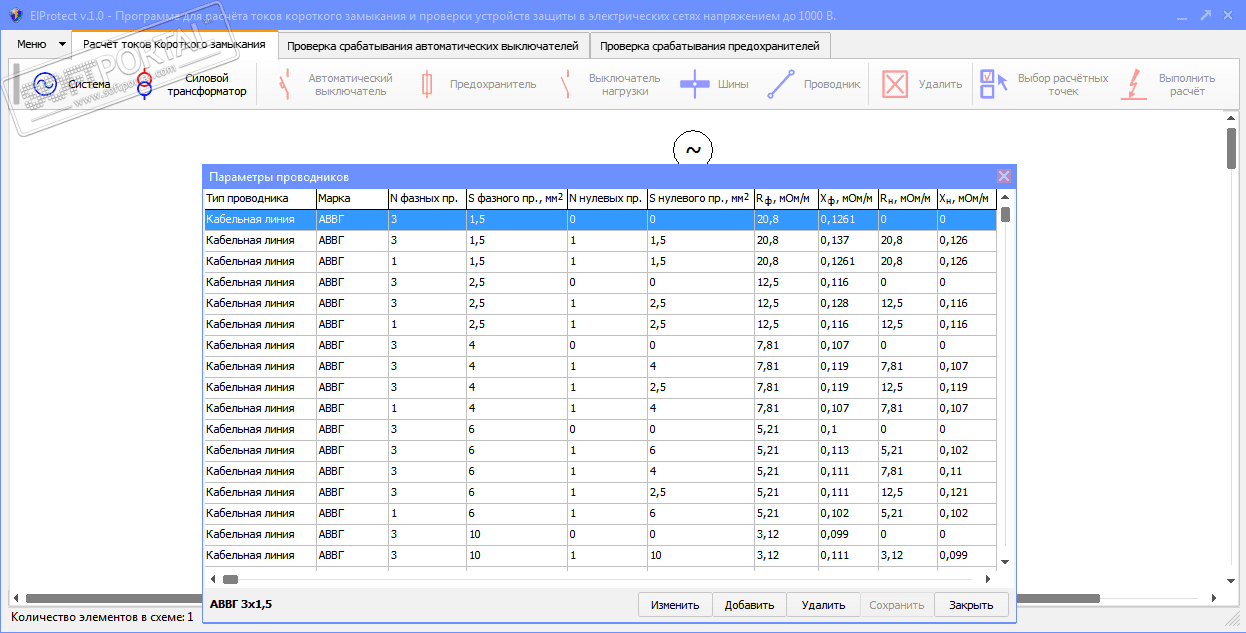

• Добавление новых данных и редактирование существующих в базе параметров проводников и силовых трансформаторов.
• Сохранение, открытие и редактирование сохранённых файлов с расчётами.
